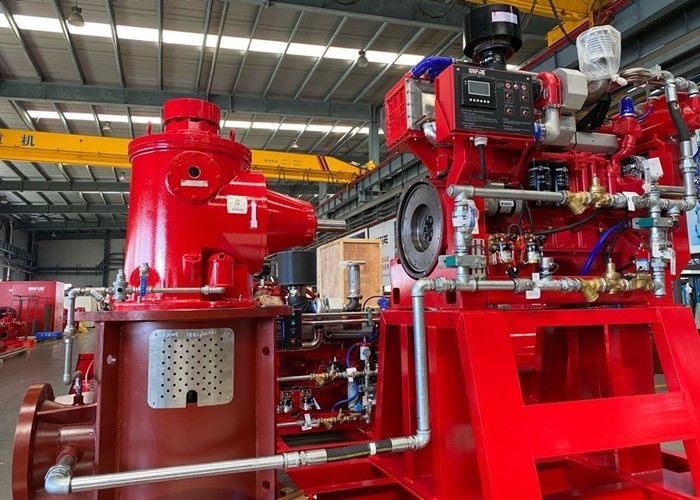

Pompe verticale motorisée diesel de turbine de 3500 gal/mn des USA pour l'eau de mer

Pompe verticale de turbine de 3500 gal/mn des USA conduite par le moteur diesel du feu approprié à l'eau de mer

Introduction verticale de pompe de turbine

• Une pompe verticale de turbine est une pompe centrifuge spéciale conçue pour tirer l'eau d'un réservoir ou bien c'est profondément souterraine. Elle est l'un des deux types principaux de pompes de turbine et elle désigné parfois sous le nom d'une pompe de turbine de ligne-axe ou de la pompe bonne profonde de turbine.

• Les deux types principaux de pompes de turbine sont les pompes submersibles de turbine et les pompes verticales de turbine. Tandis que le moteur électrique dans une pompe submersible est placé sous l'eau à la base de la pompe, le moteur dans une pompe verticale de turbine est placé au-dessus de la terre et il s'est relié par un axe vertical aux roues à aubes à la base de la pompe.

• Cependant, le mot « turbine » dans le nom de la pompe est quelque peu inadéquat parce que ce type de pompe n'a rien faire avec une turbine.

Paramètre de base :

Applications
La pompe verticale de turbine est principalement utilisée dans les cas où une pompe submersible ne peut pas être utilisée parce que l'écoulement dépasse la gamme des turbines. Ces types de pompes sont également employés pour fournir l'eau aux municipalités qui dépendent des eaux souterraines au lieu de l'eau de surface, et pour fournir l'eau du feu et l'eau de maquillage pour les ensembles industriels.

Comment cela fonctionne :

La pompe verticale de turbine est normalement conduite par un moteur à induction électrique à C.A. ou un moteur diesel par l'intermédiaire d'une commande à angle droit. L'extrémité de la pompe se compose d'une roue à aubes tournante qui est jointe à un axe et guide l'eau de puits dans une enveloppe de diffuseur connue sous le nom de cuvette.

Les pompes avec des dispositions à plusieurs étages utilisent plusieurs roues à aubes sur un axe simple pour produire d'à haute pression qui serait exigé pour l'eau de pompage des puits plus profonds ou d'où à haute pression (tête) est exigé au niveau du sol.

Une pompe verticale de turbine fonctionne quand l'eau vient par la pompe du fond par un dispositif en forme de cloche connu sous le nom de cloche d'aspiration. L'eau entre alors dans la roue à aubes de première phase, qui augmente la vitesse de l'eau. L'eau entre alors dans le diffuseur enfermant directement au-dessus de la roue à aubes, où l'énergie de vitesse élevée est transformée en haute pression. Le diffuseur enfermant également guide le fluide dans la prochaine roue à aubes située directement au-dessus de l'enveloppe de diffuseur. Le processus passe dessus par toutes les étapes dans la pompe.

La ligne de pompe de VTP est normalement conçue pour fonctionner dans les puits ou les carters de vidange. Son ensemble de cuvette consiste principalement en un cas ou une cloche d'aspiration, un ou plusieurs cuvettes de pompe et un cas de décharge. L'ensemble de cuvette de pompe est placé dans le carter de vidange ou bien à une profondeur pour fournir l'immersion appropriée.

Limites d'opération
Capacité ³ /h (60 000 gal/mn de jusqu'à 13 636 m des États-Unis)
Tête jusqu'à 762 m (2 500 pi)
Barre maximum de la pression 74 (1 080 livres par pouce carré)
La température 0 à ºC 121 (32 à ºF 250)
D'applications le puits profondément, irrigation, carters de vidange, condensat, peut pomper des conditions, pompiers, municipal, industriels

Avantage :

Essai et équipement de première classe d'inspection.

La certification d'UL représente les niveaux techniques les plus élevés du monde de la certification du feu, mais signifie également que les produits de feu certifiés doivent résister au processus d'essai le plus extrême et le plus dur, le but de la certification conçu pour vérifier si le produit répond aux exigences de représentation, de sécurité et de qualité, afin de réaliser le but de la protection de propriété.
